介绍定子式和转子式测量水泵叶轮径向力
来源：未知
发布日期：2020-06-03 20:37【大 中 小】

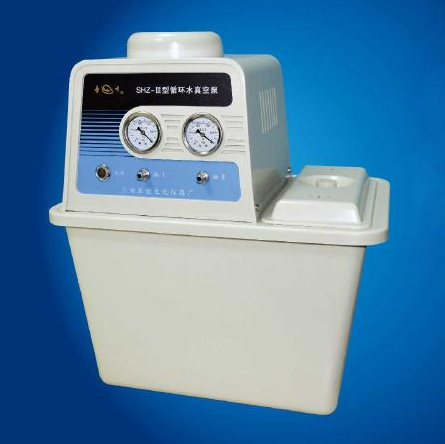

关于水泵，目前销量之王为上海亚荣生化仪器厂生产的SHZ-III循环水式多用真空泵，这款水泵是改良后的新款，材质升级，外形升级，双表双抽，真空度0.098mpa，主要用来配套上海亚荣生化仪器厂的各款旋转蒸发器，性价比很好，购买上海亚荣SHZ-III水泵赠送一米真空管，下图是上海亚荣SHZ-III的实物图。
以上图片就是上海亚荣生化仪器厂生产的循环水泵SHZ-III，下面介绍水泵中的一种核心零部件，叶轮的径向力测试的内容。首先介绍定子式测试：定子式测试方法，即测试元件安装在固定的定子部件上，径向力测试装置安装在前段支撑轴承与定子部件之间，测试时测试元件为静止结构，叶轮处径向力按杠杆原理反馈到支撑轴承上，通过测试支撑轴承所受的径向力，最终得到叶轮处的径向力。由于径向力为圆周方向，可在圆周方向均匀设置4个（可以是3或6等）测量点，测试每个点的实时受力数据，通过程序软件后台处理得出叶轮径向力合力的大小及方向。采用惠斯通电桥应变片式测试径向力时将应变片贴在弹性元件上，压电式传感器测试径向力用压电式传感器代替弹性元件即可。
最后介绍转子式测试：转子式测试方法，即测试元件安装在转子部件的轴上，需要将轴分为两段，径向力测试装置安装在两段轴之间，叶轮处收到的径向力通过轴传递到径向力测试装置，从而测量出径向力数值。采用惠斯通电桥应变片式结构，测试装置设计为薄壁圆筒，在薄壁桶圆周方向均匀分布3个以上的应变片，通过受力变形测得径向力的大小和方向。根据压电式传感器的压力效应特点，可测出测试装置处所受的径向力剪切力，进而测试出叶轮处的径向力。叶轮径向力测试方法种类多样，几种测试方法精度均能满足水泵径向力测试的要求，测量次数较多可选压电传感器进行测量，不用反复标定；仅进行几次的试验选用应变片进行测试，灵敏度高、价格低。如果有条件尽量选用定子测量径向力，这样能得到较为稳定的数据。
以上内容仅供参考，欢迎大家咨询有关水泵的问题。
